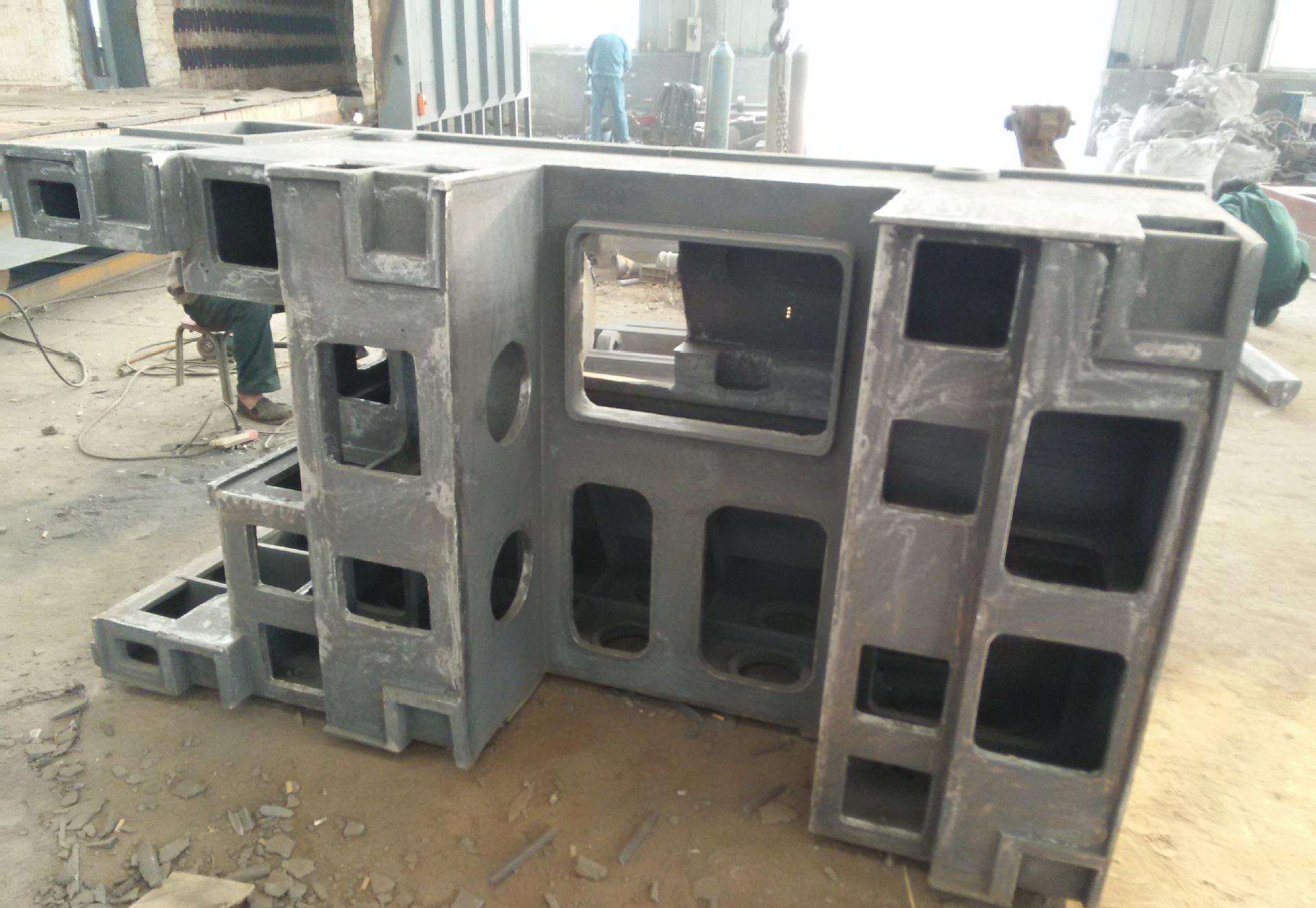

凱創研究人員深入探討了機床床身鑄件人工時效與自然時效的關系，認為：自然時效雖然消除內應力的水平只及人工時效的50%左右，但人工時效的穩定性不如自然時效。

 其原因在于：人工時效雖然可降低鑄造內應力；但在熱處理過程中又產生層應力，如對磨床導軌面的應力測試表明，人工時效前導軌表面為拉應力80MPa;但人工時效后變為壓應力-42MPa;而在距表面2mm處，人工時效前為壓應力-15MPa，時效后變為拉應力45MPa。加之，人工時效后的機床鑄件，使用過程中還會因松弛而變形。所以，對于要求高精度的零件，如導軌面的平直度為1～2弘m/m時，最有效的措施是，先粗加工，后人工時效，再進行自然時效。但對

于要求不太高時，僅經過人工時效則可。

 值得指出，個別廠家以為將床身鑄件在室溫下放置1～2個月，就進行了自然時效，其實這是一種誤解。據測定，鑄件置于室外3個月，其內應力僅消除5%～6%，達不到穩定尺寸的效果。
