垂直度是用來控制零件上被測表面（或軸線）相對于基準表面（或軸線）垂直的程度。

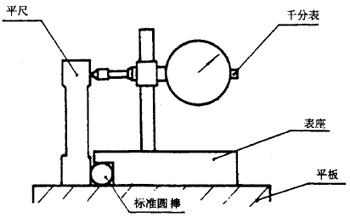

　　面對面垂直度誤差的測量如圖2-30所示。將該零件固定在鑄鐵彎板上，鑄鐵彎板放在鑄鐵平臺上，用百分表的被測表面按一定的測量線進行測量，取百分表最大測值差，即為該工件的兩被測表面垂直度誤差。

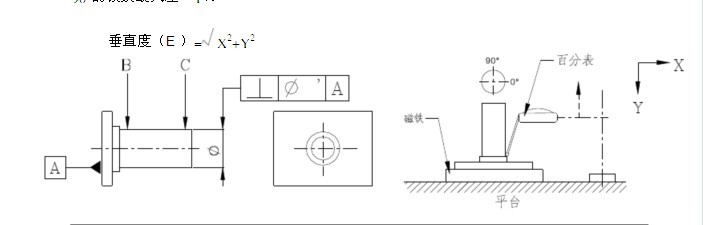

　　線對面垂直度誤差的測量如圖2-31所示。將零件放在鑄鐵平臺上，用百分表在距離為L2的兩個位置上測量，被測工件輪廓表面與鑄鐵彎板的距離分別為M1和M2，相應的軸徑為d1和d2，測該垂直方向上的軸線相對于基準面的垂直度誤差為。

　　將零件圖按圖2-31所示的測量方向轉90°，再用上述方法測量一次，取兩次測量測得誤差值中的較大值作為該工件的垂直度誤差。

　　線對線垂直度誤差的測量如圖2-32。零件兩孔中分別插入配合精度較高的專用心軸，用直角尺調整基準孔的心軸位置，使其與鑄鐵平臺垂直，在距離為L2的兩個位置上，用百分表測得數值分別為M1和M2，則該工件兩軸線的垂直度誤差為。
