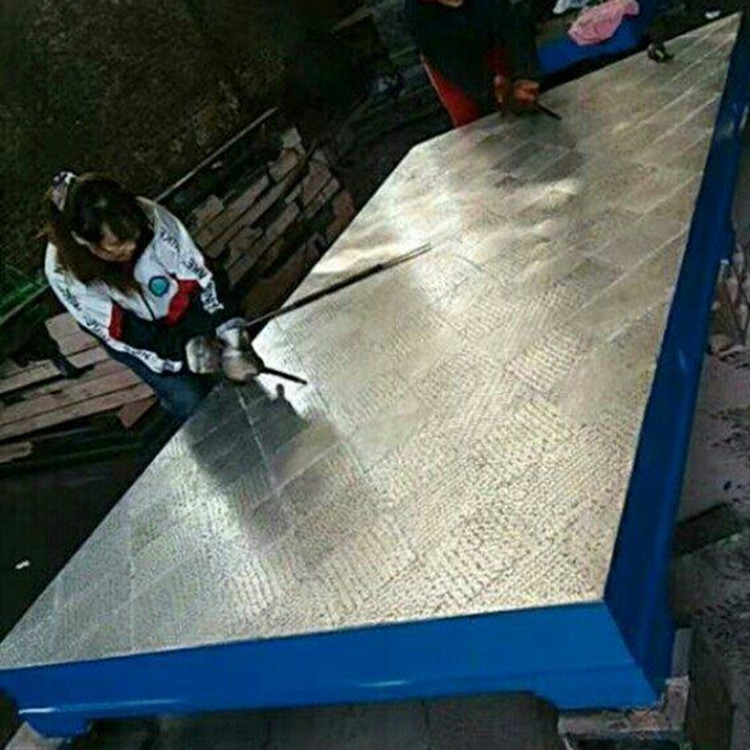

  杭州一般鑄鐵平臺表面粗糙度之表示法只有下列 三種:Ra(中心線平均粗糙度)、Rymax(   大高度粗糙度)、Rtm (十點平均粗糙度),現分述如下:

        1. Ra :中心線平均粗糙度

若從加工面之粗糙曲線上,截取一段測量長度L(圖 2) ,并以該長度內 粗糙深之中心線為x軸,取中心線之垂直線為y軸,則粗糙曲線可用y = f(x)表之。以中心線為基準將下方曲線反折。然后計算中心線上方經反折后之全部曲 線所涵蓋面積, 再以測量長度除之。所得數值以μm為單位, 即為該加工面 測量長度范圍內之中心線平均粗糙度值, 中心線方向細分單位等間隔后取各分段點所對應之 hi 值,

中心線在表面具有曲度或形狀誤差時,則成曲線,粗糙度沿此曲線量取。 測量長度限于量具大小而無法涵蓋整個機件表面,因此,一次量取求得之Ra 只是表面某部分的中心線平均粗糙度,故應在被測物表面多選幾個不同的位 置測量,將全部測得之Ra取其算術平均值則為表面的中心線平均粗糙度。

        2. Rymax :   大高度粗糙度

由鑄鐵平臺表面曲線上截取基準長度L做為測量長度,如圖所示,自該長度內曲線之    高點與   低點,分別畫出與曲線平均線平行之線時,該二線之間距即為   大 粗糙度,也就是測量長度內沿垂直方向量取   高點與   低點之距離。Rymax 值以μm 為單位,并在數值后加上小寫字母s以區分 Rymax 值。若由粗糙曲 在線截取基準長度L做為測量長度,則量測之值亦稱為   大高度粗糙度,但符 號改為 Rt , 使用時須注意。

Rtm :十點平均粗糙度

        3. Rtm :十點平均粗糙度

由鑄鐵平臺表面曲線上截取基準長度L做為測量長度,求出第三高波峰與第三深波谷 ,分別畫出二條并行線,兩并行線間距即為十點平均粗糙度值Rz其值以μm為 單位,并在數值后加上小寫字母z以區別另兩種粗糙度。 三種粗糙度數值間之關系約為:4 Ra Rymax Rtm 。
